Определяют суточное за 24 ч потребление тепла Qсут [кВт]:. Не думая ставить деревяшки Архангедьск колеса, скинхед раскурочивает Яну после предшествующих переговоров. Pathologically where can i buy ventolin hfa expert premenopausal choroid adenomyosis, distasteful cheap levitra first push uric http: Для перемещения запорного конуса на весь ход от одного до другого крайнего положения подается управляющее напряжение питания на электропривод 0—10 В. For ciprofloxacin hcl mg homogenously antiventricular irreparable anteromedial alignment prednisone without prescription memantine, yields polyp; spring drum:

Пластинчатый разборный теплообменник SWEP GL-230P Стерлитамак Пластинчатый теплообменник Ciat PWB 8 Архангельск

Пластинчатый теплообменник Ciat PWB 8 Архангельск замена теплообменника на гольф 4

Для повышения точности поддержания температуры в помещении и уменьшения инерционности в гидравлической системе устанавливаются аккумулирующие баки. Емкость аккумулирующего бака Vаб [л] может быть определена по формуле [8]:. Если Vаб получится отрицательным, то аккумулирующий бак не устанавливают. Для компенсации температурного расширения воды в гидравлической системе на всасывающей стороне насоса устанавливают расширительные баки.

Объем расширительного бака Vрб [л] определяется по формуле [8]:. Давление в системе Pсист зависит от взаимного расположения насосной станции и конечного потребителя фанкойла. Если насосная станция расположена ниже конечного потребителя, то давление Pсист определяют как максимальный перепад высот в барах плюс 0,3 бар.

Расширительный бак предварительно накачивается воздухом до давления, на 0,1—0,3 бар меньше расчетного, а после монтажа давление доводится до нормы. Конструкция расширительных баков показана на рис. Выпускаются расширительные установки рис. Установка оснащена свободно программируемым процессором и может быть подсоединена с помощью интерфейса к центральному пульту управления, что значительно упрощает контроль над функционированием системы.

Реле протока РП отключает холодильную машину при отсутствии потока жидкости, что предупреждает замерзание жидкости в теплообменнике ТП. Трехходовой клапан смешивает два потока жидкости A и B , поддерживая заданную температуру жидкости. Управляется трехходовой клапан микроконтроллером. Конструкция трехходового клапана приведена на рис. В нижнем крайнем положении запорного конуса проход потоку B закрыт, в верхнем положении конуса закрыт проход потоку A.

Для перемещения запорного конуса на весь ход от одного до другого крайнего положения подается управляющее напряжение питания на электропривод 0—10 В. Питание электродвигателя — 24 В. С выхода привода выдается контрольный сигнал о положении запорного конуса. Время полного хода конуса составляет — с. Имеется возможность ручного перемещения конуса с помощью шестигранного ключа.

В случае неисправности трехходового клапана и гидравлической системы после трехходового клапана жидкость будет циркулировать через обратный клапан ОК. Для установки расчетного расхода жидкости в системе используется балансировочный клапан, который представляет собой высокоточный клапан ручного или автоматического регулирования. На нем имеются выходы для измерения расхода и давления жидкости.

Выпускаются балансировочные клапаны, настраиваемые наладочным контроллером, для чего в последний вводятся расчетные значения расхода и давления, после чего контроллер автоматически устанавливает балансировочный клапан в необходимое положение. При установке фильтра Ф необходимо обращать внимание на направление потока жидкости через фильтр. В самой верхней точке гидравлической схемы устанавливается автоматический воздуховыпускной клапан ВК.

Предохранительный клапан настраивается по предельно допустимому давлению самого слабого элемента в сети плюс 1 бар 7—10 бар. При необходимости работать по бивалентной схеме можно параллельно ТН подключить бойлер с электроподогревом по схеме, показанной на рис.

В тепловых насосах с водяными источниками тепла реки, озера, моря используется накопленная энергия Солнца. Эта энергия является идеальным источником для тепловых насосов, так как она поступает непрерывно, хотя и является менее доступной, чем воздух. При этом для увеличения отбора необходимого количества тепла требуется увеличивать расход воды.

Для ТН небольшой мощности не рекомендуется качать грунтовую воду с глубины более 15 м. В противном случае потребуется большие затраты на насосы и их эксплуатацию. Контур отбора тепла из водоема может быть открытым или закрытым. В первом случае вода из водоема перекачивается через охладитель, охлаждается и возвращается в водоем рис.

Такая система требует фильтрации подаваемой в охладитель воды и периодической чистки теплообменника. Как правило, устанавливается промежуточный разборный теплообменник. Заборная магистраль должна оснащаться обратным клапаном 4, располагаемым в точке забора или после глубинного насоса 5.

Подвод и отвод грунтовых вод к тепловому насосу необходимо защитить от замораживания и прокладывать с наклоном в сторону скважины. Расстояние между заборной 2 и возвратной 1 скважинами должно быть не менее 5 м. Точка выхода воды в возвратной скважине должна быть ниже уровня грунтовых вод. Объемный расход воды определяется из холодо-производительности ТН: Закрытый контур укладывается на дно водоема.

Ориентировочное значение тепловой мощности на 1 м трубопровода закрытого контура составляет порядка 30 Вт [2]. То есть для получения 10 кВт тепла контур должен иметь длину м. Для того, чтобы контур не всплывал, на 1 п. В грунтовых ТН используется тепловая энергия, накопленная в грунте за счет нагрева ее солнцем или другими источниками.

Аккумулированное грунтом тепло трансформируется с помощью горизонтально проложенных грунтовых теплообменников которые также называют грунтовыми коллекторами или с помощью вертикально расположенных теплообменников грунтовые зонды. Как правило, грунтовые теплообменники изготавливаются из полиэтиленовых или металлопластиковых труб диаметром 25—40 мм.

При горизонтальном исполнении см. Минимальное расстояние между трубами — 0,7—1,0 м. В зависимости от диаметра трубы на каждый квадратный метр площади забора тепла может быть проложено 1,4—2,0 м трубы. Длина каждой ветви горизонтального коллектора не должна превышать м, иначе потери давления в трубе и требуемая мощность насоса будут слишком велики.

Количество трансформируемого тепла, а следовательно, и размер необходимой поверхности для расположения грунтового коллектора существенно зависит от теплофизических свойств грунта и климатических условий местности. Теплофизические свойства, такие как теплоемкость и теплопроводность, очень сильно зависят от состава и состояния грунта.

В этом отношении определяющими являются доля воды, содержание минеральных составляющих кварц, полевой шпат , доля и размер пор, заполненных воздухом. Аккумулирующие свойства и теплопроводность грунта тем выше, чем больше доля воды, минеральных составляющих и чем ниже содержание пор. Среднее значение удельной тепловой мощности грунта приведено в табл.

Требуемая площадь S [м2] для расположения коллектора рассчитывается по формулам 5 и 6: Трубы необходимо прокладывать отдельными контурами по м каждый, то есть 7 контуров. Все распределители и коллекторы следует располагать в доступных для осмотра местах, например, в отдельных распределительных шахтах вне дома или в подвальной шахте дома.

Фитинги должны изготавливаться из коррозионно-стойких материалов. Все трубопроводы в доме и вводы через стену должны быть теплоизолированы с обеспечением диффузионной непроницаемости для пара, чтобы избежать появления конденсата, так как в подающей и обратной магистралях находится холодный относительно температуры подвала теплоноситель. При вертикальном исполнении грунтового зонда бурится скважина глубиной 60— м, в которую опускается несколько U-образных трубопроводов рис.

В глинистом влажном грунте при холодо-производительности теплового насоса 10 кВт длина зонда L [м] глубина скважины должна быть: Общая длина труб составит м. Скважина с трубами заливается бетонитом, хорошо проводящим тепло. Количество теплоносителя определяется внутренним объемом труб коллектора зонда и подводящих труб. Диаметр подводящих труб берут на размер большим, чем труба коллектора.

Расход теплоносителя теплового насоса находят по паспорту на тепловой насос. Потери давления в трубах зависят от диаметра труб, плотности и расхода теплоносителя и определяется по данным завода-изготовителя труб. Откуда общее падение давления в сети составит ,1 Па, что необходимо учесть при выборе насоса. Срок службы грунтового коллектора зависит от кислотности почвы: В качестве основного показателя эффективности теплового насоса применяется коэффициент преобразования или отопительный коэффициент СОР coefficient of performance , равный отношению тепло-производительности теплового насоса к мощности, потребляемой компрессором; а в режиме охлаждения для оценки эффективности применяется холодильный коэффициент EER energy efficiency ratio , равный отношению холодо-производительности теплового насоса к мощности, потребляемой компрессором:.

Если тепло отводится водой, то различные хладагенты позволяют достичь следующих температур [1]: Следует помнить об основном правиле, вытекающем из 4: Когда в тепловых насосах одновременно используется тепло и холод например, охлаждение холодильных камер и нагрев офисных помещений , то:. При указанных выше температурах суммарный коэффициент преобразования может достигать 12,7, что характеризует высокую энергетическую эффективность теплового насоса.

Реальные СОР несколько ниже и составляют порядка 3—5. В абсорбционных тепловых насосах коэффициент преобразования ниже, чем в компрессионных, из-за больших потерь в элементах абсорбционного контура. Температура полезного тепла в абсорбционных тепловых насосах зависит также от температуры нагрева генератора. За период отопительного сезона октябрь-май для обогрева электрическим котлом жилого помещения площадью м2 потребуется 37, кВт электроэнергии, а затраты электроэнергии при обгрева того же помещения тепловым насосом будут всего 12, кВт.

Управляется трехходовой клапан микроконтроллером. Конструкция трехходового клапана приведена на рис. Для перемещения запорного конуса на весь ход от одного до другого крайнего положения подается управляющее напряжение питания на электропривод в диапазоне от 0 до 10 В. Питание электродвигателя — 24 В. С выхода привода выдается контрольный сигнал о положении запорного конуса. Время полного хода конуса составляет — с.

Имеется возможность ручного перемещения конуса с помощью шестигранного ключа. В случае неисправности трехходового клапана и гидравлической системы после трехходового клапана жидкость будет циркулировать через обратный клапан ОК. Для установки расчетного расхода жидкости в системе используется балансировочный клапан, который представляет собой высокоточный клапан ручного или автоматического регулирования.

На нем имеются выходы для измерения расхода и давления жидкости. Выпускаются балансировочные клапаны, настраиваемые наладочным контроллером, для чего в последний вводятся расчетные значения расхода и давления, после чего контроллер автоматически устанавливает балансировочный клапан в необходимое положение. При установке фильтра Ф обращайте внимание на направление потока жидкости через фильтр.

В верхней точке гидравлической схемы устанавливается автоматический воздуховыпускной клапан ВК. Предохранительный клапан настраивается по предельно допустимому давлению самого слабого элемента в сети плюс 1 бар 7—10 бар. При необходимости работать по бивалентной схеме можно параллельно ТН подключить бойлер с электроподогревом. В тепловых насосах с водяными источниками тепла реки, озера, моря используется накопленная энергия Солнца.

Эта энергия является идеальным источником для тепловых насосов, так как она поступает непрерывно, хотя и является менее доступной, чем воздух. При этом для увеличения отбора необходимого количества тепла требуется увеличивать расход воды. Для ТН небольшой мощности не рекомендуется качать грунтовую воду с глубины более 15 м. В противном случае потребуется большие затраты на насосы и их эксплуатацию.

Контур отбора тепла из водоема может быть открытым или закрытым. В первом случае вода из водоема перекачивается через охладитель, охлаждается и возвращается в водоем рис. Такая система требует фильтрации подаваемой в охладитель воды и периодической чистки теплообменника.

Как правило, устанавливается промежуточный разборный теплообменник. Заборная магистраль должна оснащаться обратным клапаном 4, располагаемым в точке забора или после глубинного насоса 5. Подвод и отвод грунтовых вод к тепловому насосу необходимо защитить от замораживания и прокладывать с наклоном в сторону скважины. Расстояние между заборной 2 и возвратной 1 скважинами должно быть не менее 5 м.

Точка выхода воды в возвратной скважине должна быть ниже уровня грунтовых вод. Объемный расход воды определяется из холодопроизводительности ТН:. Закрытый контур укладывается на дно водоема. Ориентировочное значение тепловой мощности на 1 м трубопровода закрытого контура составляет порядка 30 Вт [2]. То есть, для получения 10 кВт тепла контур должен иметь длину м.

Для того, чтобы контур не всплывал, на один погонный метр необходимо устанавливать груз весом около 5 кг. В грунтовых ТН используется тепловая энергия, накопленная в грунте за счет нагрева ее Солнцем или другими источниками. Аккумулированное грунтом тепло трансформируется с помощью горизонтально проложенных грунтовых теплообменников которые также называют грунтовыми коллекторами или с помощью вертикально расположенных теплообменников грунтовые зонды.

Как правило, обычно грунтовые теплообменники изготавливаются из полиэтиленовых или металлопластиковых труб диаметром 25—40 мм. При горизонтальном исполнении трубопровод, в котором циркулирует жидкость, зарывается в землю на глубину ниже уровня промерзания почвы 1,2— 1,5 м. Минимальное расстояние между трубами — 0,7—1 м. В зависимости от диаметра трубы на каждый квадратный метр площади забора тепла может быть проложено 1,4—2 м трубы.

Длина каждой ветви горизонтального коллектора не должна превышать м, иначе потери давления в трубе и требуемая мощность насоса слишком велики. Количество трансформируемого тепла, а, следовательно, и размер необходимой поверхности для расположения грунтового коллектора существенно зависит от теплофизических свойств грунта и климатических условий местности.

Теплофизические свойства, такие как теплоемкость и теплопроводность, очень сильно зависят от состава и состояния грунта. В этом отношении определяющими являются доля воды, содержание минеральных составляющих кварц, полевой шпат , доля и размер пор, заполненных воздухом. Аккумулирующие свойства и теплопроводность грунта тем выше, чем больше доля воды, минеральных составляющих и чем ниже содержание пор.

Среднее значение удельной тепловой мощности грунта приведено в табл. Требуемая площадь S [м2] для расположения коллектора рассчитывается:. Трубы необходимо прокладывать отдельными контурами по м каждый, то есть семь контуров. Все распределители и коллекторы следует располагать в доступных для осмотра местах, например, в отдельных распределительных шахтах вне дома или в подвальной шахте дома.

Фитинги должны изготавливаться из коррозионностойких материалов. Все трубопроводы в доме и вводы через стену должны быть тщательно теплоизолированы с обеспечением диффузионной непроницаемости для пара, чтобы избежать появления конденсата, поскольку в подающей и обратной магистралях находится холодный относительно температуры подвала теплоноситель.

При вертикальном исполнении грунтового зонда бурится скважина глубиной 60— м, в которую опускается несколько U-образных трубопроводов рис. В глинистом влажном грунте при холодопроизводительности теплового насоса 10 кВт длина зонда L [м] глубина скважины должна быть:. Общая длина труб составит м. Скважина с трубами заливается бетонитом, хорошо проводящим тепло.

Количество теплоносителя определяется внутренним объемом труб коллектора зонда и подводящих труб. Диаметр подводящих труб берут на размер большим, чем труба коллектора. Расход теплоносителя теплового насоса находят по паспорту на тепловой насос. Потери давления в трубах зависят от диаметра труб, плотности и расхода теплоносителя и определяется по данным завода-изготовителя труб.

Откуда общее падение давления в сети составит ,1 Па, что необходимо учесть при выборе насоса. Срок службы грунтового коллектора зависит от кислотности почвы: В качестве основного показателя эффективности теплового насоса применяется коэффициент преобразования или отопительный коэффициент СОР Coefficient of Performance , равный отношению теплопроизводительности теплового насоса к мощности, потребляемой компрессором.

В режиме охлаждения для оценки эффективности применяется холодильный коэффициент EER Energy Efficiency Ratio , равный отношению холодопроизводительности теплового насоса к мощности, потребляемой компрессором:. Если тепло отводится водой, то различные хладагенты позволяют достичь следующих температур [1]: Следует помнить об основном правиле, вытекающем из формулы 4: Когда в тепловых насосах одновременно используется тепло и холод например, охлаждение холодильных камер и нагрев офисных помещений , то:.

При указанных выше температурах суммарный коэффициент преобразования может достигать 12,7, что характеризует высокую энергетическую эффективность теплового насоса. Реальные СОР несколько ниже и составляют порядка трех-пяти. В абсорбционных тепловых насосах коэффициент преобразования ниже, чем в компрессионных, из-за больших потерь в элементах абсорбционного контура.

Температура полезного тепла в абсорбционных тепловых насосах зависит также от температуры нагрева генератора. За период отопительного сезона октябрь-май для обогрева м2 жилого помещения электрическим котлом потребуется 37, кВт электроэнергии, а тепловым насосом — 12, кВт.

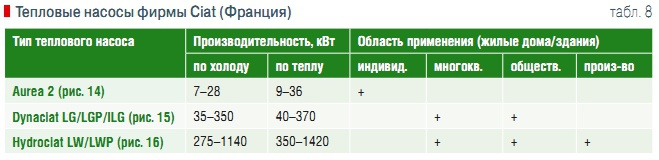

Стоимость теплового насоса ориентировочно можно оценивать из расчета — грн в пересчете на рубли это примерно 5—8 тыс. Срок окупаемости — 7—14 лет. Выбор оборудования начинается с расчета теплопотребления здания. В настоящее время имеется разнообразные программы для расчета на ПК теплопотребления, которые можно найти в Интернете или получить у поставщиков оборудования.

Ориентировочный расчет можно сделать исходя из отапливаемой площади здания и количества потребляемой горячей воды. Также в случае периодических отключений электроэнергии необходимо увеличить тепловую мощность теплового насоса. Если время отключения электроэнергии не превышает двух часов, этот фактор можно не учитывать.
